六角頭螺栓畫法(六角頭螺栓)

發布時間：2023-03-30 16:17:31 人氣：來源：萬千緊固件

大家好今天來介紹六角頭螺栓畫法(工程制圖螺紋畫法圖解)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

六角頭螺栓畫法和詳細步驟

六角螺母畫法一般有兩種,一種是查表畫法。一種是比例畫法。六角螺母畫法步驟: 1)畫正六棱柱先畫俯視圖,以2d為直徑畫圖,并作為內接正六邊形,然后畫出正六棱柱的主視圖和左視圖。 2)畫雙曲線的投影制造六角螺母時,常做出30°倒角,使六個棱面與圓錐面相交,因而在正六棱柱的側面形成雙曲線形狀的截交線。作圖時為了簡便,可用圓弧代替雙曲線。主視圖中,作半徑為1.5d的圓弧,且與上底中點相切,小圓弧的半徑r由作圖決定,并作30°倒角與小圓弧相切。左視圖中,以d為半徑作圓弧與上底相切。 3)畫螺紋的大徑和小徑(

匿名用戶

2013-04-19

六角螺母畫法一般有兩種，一種是查表畫法。一種是比例畫法。業內人士對于六角螺母畫法十分關注，下面，世界工廠泵閥網為大家詳細介紹六角螺母畫法。六角螺母畫法有兩種：一為查表畫法，即按國標數據來畫;一為比例畫法，也稱簡化畫法。這兩種畫法有一個共同點，就是螺母上的相貫線均用圓弧代替。概括地來說，在畫六角螺母時，先找一個中心點，取半徑畫圓(如畫一個直徑為100

工程制圖螺紋畫法

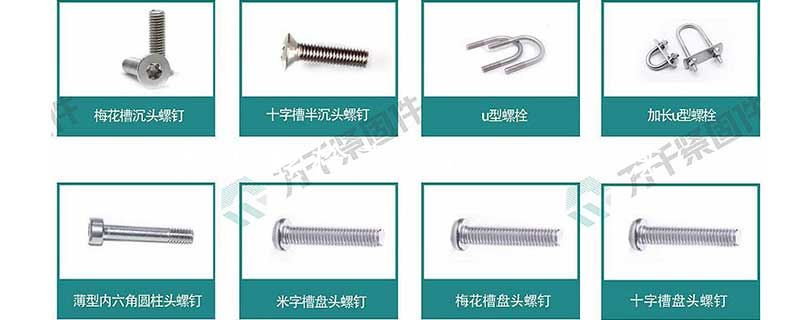

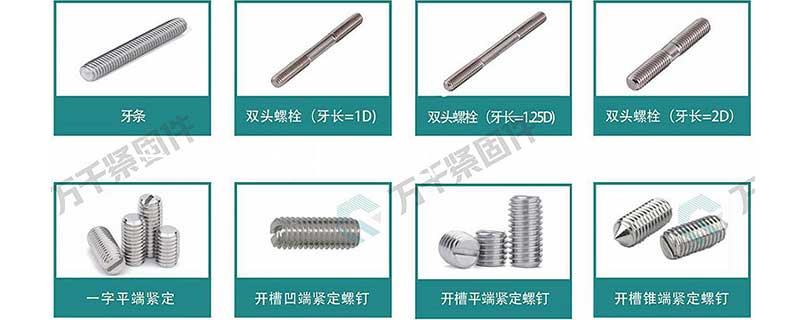

一、螺紋緊固件的種類螺紋緊固件指的是通過螺紋旋合起到連接、緊固作用的零件，常用的螺紋緊固件有螺栓、雙頭螺柱、螺釘、螺母和墊圈等，均為標準件。二、螺紋緊固件的規定標記緊固件有完整標記和簡化標記兩種標記方法。完整標記形式如下：例如: 螺栓 GB/T 5782-2000-M12×80-8.8-A-O表示：六角頭螺栓公稱直徑d=M12，公稱長度80，性能等級8.8級，產品等級A級，表面氧化。在一般情況下，緊固件采用簡化標記，簡化原則如下：（1）類別（名稱）、標準年代號及其前面的“-”，允許全部或部分省略。省略年代號的標準應以現行標準為主。（2）標記中的“-”允許全部或部分省略；標記中“其他直徑或特性”
