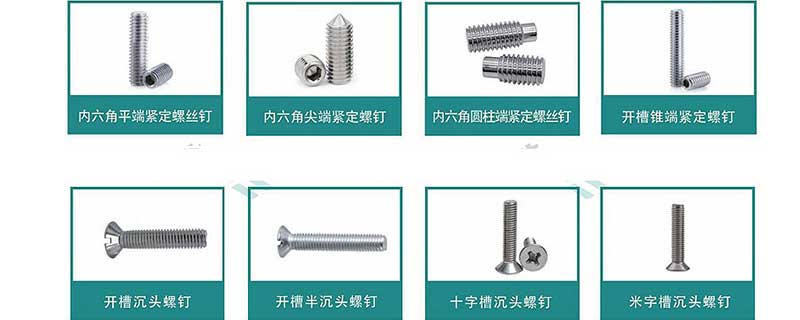

球磨機沉頭螺栓cad(螺栓沉頭孔的深度和大小)

發布時間：2023-05-04 16:15:01 人氣：來源：萬千緊固件

大家好今天來介紹球磨機沉頭螺栓cad(cad中沉頭孔怎么標注)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

CAD中沉頭孔的符號怎么打的詳細操作說明

1.設文字樣式為機械樣式：字體：gbeitc.shx ,大字體gbcbig.shx2.設標注樣式為機械樣式：其中設文字樣式為機械樣式,主單位中前綴%%C為半徑符號，后綴"\fgdt;x"為沉孔深度符號;“\fgdt;w”為錐形沉孔符號，“\fgdt;v”為柱形沉孔和锪平面孔符號.請注意三點，第一：字體；第二：輸入法英文狀態;第三，重要的一點，是輸入符號為\fgdt;x，其中的是分隔號“;”不要錯寫成冒號“：”。

惠企百科

2022-08-01百度認證:北京惠企網絡技術有限公司官方帳號

沉頭孔怎么標注步驟如下：1、沉頭一般為至少兩個視圖標注，主視圖顯示沉孔直徑大小，另一個視圖顯示沉孔深度。2、主視圖標注沉孔大小尺寸。3、側視圖標注沉孔尺寸。4、如果是錐度沉孔，主視圖標注通孔直徑。5、側視圖標注沉孔錐度及深度。6、常見的沉頭的標注的樣式，也可在一視圖上將所有尺寸備注標出。沉頭孔是由某一物體表面向物體內部所加工的盲孔，常用于安裝螺栓或者其他的連

初學CAD沉頭孔怎么標注

邑中同人

2017-04-15TA獲得超過2609個贊

詳細：https://wenku.baidu.com/view/5f287b88daef5ef7ba0d3cf3.html

沉頭孔

如何用PROE畫沉頭孔的詳細步驟

32個問題1,154,709人瀏覽

CAD中沉頭孔怎么標注標準的標注是什么樣的

1、打開CAD，然后在界面中畫一個孔。如下圖所示。2、接下來需要隨后選擇標注，如下圖所示。3、給我們的孔圖標上尺寸。如下圖所示。4、雙擊尺寸，在原有尺寸前輸入V，后面輸入x10。如下圖所示。5、選中尺寸，然后文字格式選擇GDT格式。如下圖所示。6、最后即可完成標注，x代表孔深符號，V代表錐形沉孔符號。如下圖所示。6

小周喜歡熬夜高粉答主

2021-03-25每個回答都超有意思的

在機械制圖中，沉頭孔是常見的一類零件元素。沉頭孔的標注是一個很重要的步驟，很多新人對沉頭孔的標注比較混亂，這就導致了工人師傅們?cè)诩庸さ臅r(shí)候顯得很頭疼。因此按照規范標注孔的尺寸是每一個工程師都應該掌握的基本技能。下面我們就通過圖文來跟大家一起學習下沉頭孔標注的原則和方法。　在標注時，沉頭孔的標注有普通注法和旁注法，我們可以根據實際情況選擇合適的標注方法。
